Сертификат EN 10204 – 3.1 удостоверява, че доставените крепежни елементи са произведени и проверени
съгласно изискванията на съответния стандарт и конкретната производствена партида. Документът
съдържа реални резултати от извършени изпитвания и контрол на качеството, издадени от производителя
чрез независимо упълномощено звено за контрол.
Сертификат 3.1 осигурява проследимост на материала и производството, като потвърждава ключови
характеристики като механични свойства, химичен състав (когато е приложимо) и съответствие с
техническите изисквания. Това е един от най-често изискваните сертификати при индустриални,
строителни и инженерни приложения.
Предназначение
Закрепвания за огледала Стенни лампи
Монтаж
Изпълнение
Бетон
Гипсокартон и гипсови плоскости
Вертикално перфорирани тухли
Блокове с кухини от лек бетон
Кухи тавани от бетон, тухли или др.
Тухли с кухини от хоросан
Плътни тухли от хоросан
Естествен камък
Газобетон
Талашитени плоскости
Гипсови плоскости
Плътни тухли от лек бетон
Плътни тухли
Знаци за преглед
Приложения
Картини
Осветление
Первази
Релси за завеси
Предимства

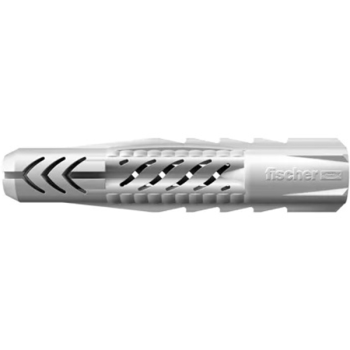

Универсалният принцип на действие (свързване или разширяване) позволява използване във всички масивни, кухи и плоскости строителни материали. По този начин UX се превръща в правилния избор за неизвестни основни материали.
Ъгловите ръбове на UX дюбелът позволяват оптимално водене на винтовете. Зъбците предотвратяват въртенето в пробития отвор. Зъбците предотвратяват въртенето в пробития отвор.
Основни характеристики
Дюбелът задържа всички строителни материали.
Дюбелът се разширява в твърди строителни материали.
Максимално задържане в твърди и кухи строителни материали.
Оптимално водене на винта поради наклонените свързващи мостове.
Безопасност при монтаж, благодарение на блокиране на въртенето.
Строителни материали
Бетон
Гипсокартон и гипсофазерни плоскости
Вертикално перфорирани тухли
Кухи блокове, изработени от лек бетон
Кухини подови плочи, изработени от тухли и бетон
Перфорирани варово-пясъчни тухли
Масивни пясъчно-варови тухли
Естествен камък
Газобетон
ПДЧ
Масивен панел, изработен от гипс
Масивна тухла, изработена от лек бетон
Масивни тухли
Инструкция за монтаж

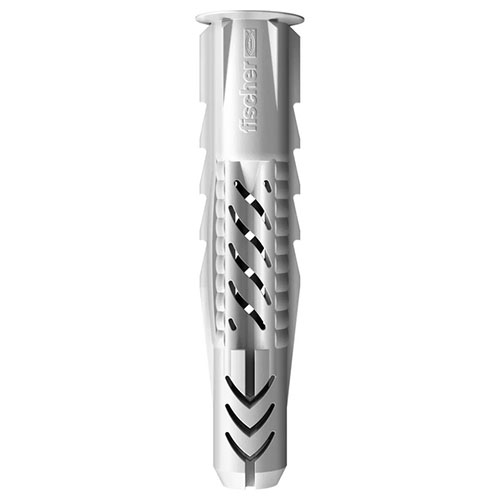

Дюбелът UX с яка е подходящ за предварително позициониран монтаж; дюбелът UX без яка е подходящ за проходен монтаж.
Завъртането на винта кара UX да се разшири в твърдия строителен материал и да се закрепи в кухината.
Необходимата дължина на винта се определя от дължината на дюбела + дебелината на закрепването + 1 x диаметър на винта.
Подходящ за винтове за дърво и ПДЧ, както и винтове с шпилки.
В случай на плоскостни строителни материали, частта без резба на винта не трябва да е по-дълга от закрепването и трябва да се използва UX с яка.
Разстоянието до ръба трябва да бъде поне една дължина на дюбела.
