Сертифициран набивен анкер fischer, неръждаем (А4)

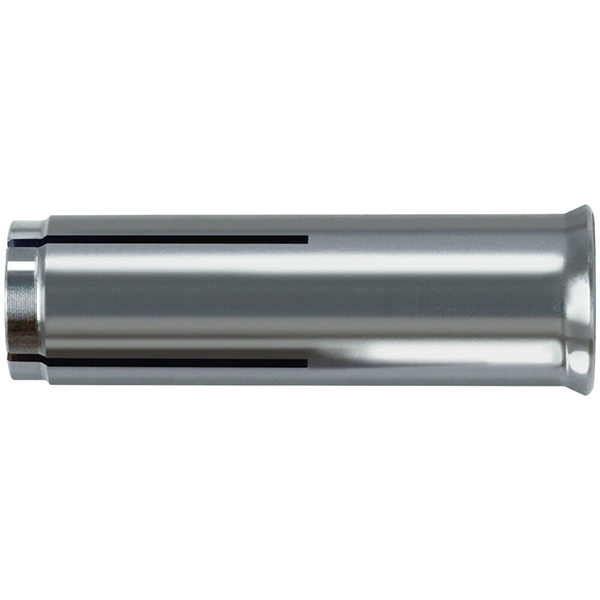

Набивният анкер Fischer EA II вътрешно резбован анкер, изработен от неръждаема стомана. Набивният анкер се монтира наравно с повърхността на основата с помощта на чук. С монтажния инструмент EHS Plus или с механичния монтажен инструмент EMS, втулката се разширява чрез забиване на вътрешния прът и се разширява към отвора на стената. За да се осигури правилно разширение, не трябва да се прилага въртене на винта или шпилката. Набивният анкер Fischer EA II е идеален за фиксиране на стоманени конструкции и кофражни подпори във външни зони с одобрение.

Предназначение:

Бетон

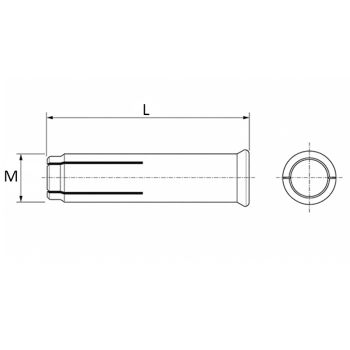

category Сертифициран набивен анкер fischer, неръждаем (А4) blueprint thumb

Предназначение

Бетон

Задвижване

Без задвижване

Покритие

Неръждаем (A4)

Производител

Германия

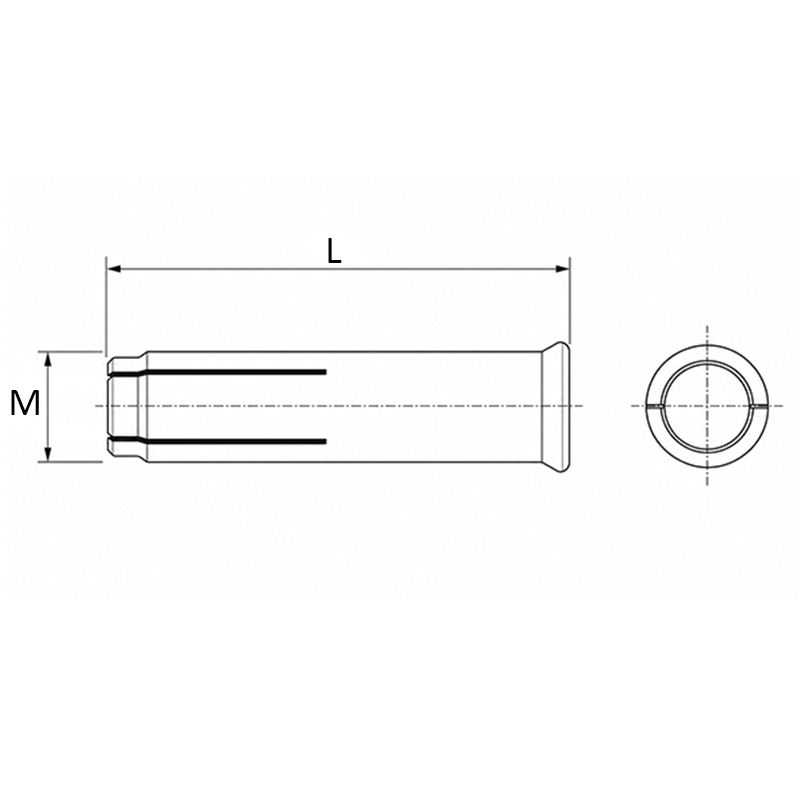

Модел

Размер M

Размер L

Подреди по:

Наименование и детайли	Модел	Размер M	Размер L	Цена за опаковка	Добави в количката
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M6 А4 Модел M8 Размер M 30 Размер L 2.15 € / 4.21 лв	EA II M6 А4	M8	30	2.15 € / 4.21 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M8 А4 Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M8 А4 EA II M8 А4 Модел M10 Размер M 30 Размер L 2.76 € / 5.40 лв	EA II M8 А4	M10	30	2.76 € / 5.40 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M10 А4 Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M10 А4 EA II M10 А4 Модел M12 Размер M 40 Размер L 3.46 € / 6.77 лв	EA II M10 А4	M12	40	3.46 € / 6.77 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M12 А4 Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M12 А4 EA II M12 А4 Модел M15 Размер M 50 Размер L 5.55 € / 10.85 лв	EA II M12 А4	M15	50	5.55 € / 10.85 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M16 А4 Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M16 А4 EA II M16 А4 Модел M20 Размер M 65 Размер L 16.19 € / 31.66 лв	EA II M16 А4	M20	65	16.19 € / 31.66 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M20 А4 Набивен анкер fischer ЕА II - сертифициран, неръждаем (А4) EA II M20 А4 EA II M20 А4 Модел M25 Размер M 80 Размер L 29.01 € / 56.74 лв	EA II M20 А4	M25	80	29.01 € / 56.74 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:

Сертификати

Сертификат: EN10204–3.1 Якостен клас 10.9

Сертификат EN 10204 – 3.1 удостоверява, че доставените крепежни елементи са произведени и проверени съгласно изискванията на съответния стандарт и конкретната производствена партида. Документът съдържа реални резултати от извършени изпитвания и контрол на качеството, издадени от производителя чрез независимо упълномощено звено за контрол. Сертификат 3.1 осигурява проследимост на материала и производството, като потвърждава ключови характеристики като механични свойства, химичен състав (когато е приложимо) и съответствие с техническите изисквания. Това е един от най-често изискваните сертификати при индустриални, строителни и инженерни приложения.

Приложения

Тръбопроводи и вентилационни канали
Спринклерни системи
Кабелни проводници и жици
Решетки
Стоманени конструкции
Машини
Конзоли
Подпори за кофраж

applications image

Предимства

Релефният ръб предотвратява плъзгането на анкерната втулка, като по този начин гарантира безпроблемна инсталация на чук.
Метричната вътрешна резба означава, че е възможно да се използват стандартни винтове или шпилки за перфектно напасване, за да отговарят на предвидената употреба.
Инструментът за монтаж EMS позволява безпроблемна инсталация, особено в случай на сериен монтаж.
Релефът, който се прилага при разширяване с монтажния инструмен EHS Plus, предлага лесен контрол на анкерирането и осигурява повишена безопасност.
Точка на закрепване при hef 25 mm предотвратява изпадането на анкера от пробития отвор преди разширяване.
Черната точка на закрепване предотвратява падането на анкера от пробития отвор по време на таванен монтаж.

Основни характеристики

Лесен набивен монтаж: без приплъзване по време на монтажа поради изразения ръб на анкерната втулка.
Използването на стандартни метрични винтове и шпилки намалява сложността.
Енергоспестяващ монтаж с инструмента за настройка на машината EA II S-SDS.
Визуален контрол поради щамповането.
ETA одобрение за множество фиксации.
Изработена от неръждаема стомана за фиксации на открито.

Строителни материали

Одобрен за:
Бетон C20/25 до C50/60, напукан, за многократно закрепване на неносещи системи
Бетон C20/25 до C50/60, ненапукан
Подходящ също за:
Бетон C12/15
Естествен камък с плътна структура

Инструкция за монтаж

EA II е подходящ за монтаж с предварително позициониране.
Сложете набивния анкер в пробития отвор и го забийте, така че да се изравни с основанта с помощта на чука.
След това с помощта на монтажен инструмент EHS Plus (алтернатива: монтажен инструмент EMS) се разширява втулката на дупката на стената чрез забиване на вътрешния щифт.
Монтажният инструмент трябва да легне на ръба на анкера, за да осигури правилно разширение.

building instruction image
