Дюбел с винт шестостенна глава TORX FISCHER SXRL FUS

Fischer дюбелът SXRL-FUS Fischer е одобрен заедно с винтът с шестоъгълна глава на Fischer с формована шайба и анкерна втулка TX30 за многократно анкериране на неносещи системи в зидария, бетон и газобетон. Двете зони на разширяване се обединяват, за да образуват един дълъг разширителен елемент като по този начин осигуряват равномерно и плавно разпределение на натоварването в основата. Дюбелът с винт, от поцинкована стомана, е подходящ за фиксиране на метални конструкции.

Предназначение:

Бетон

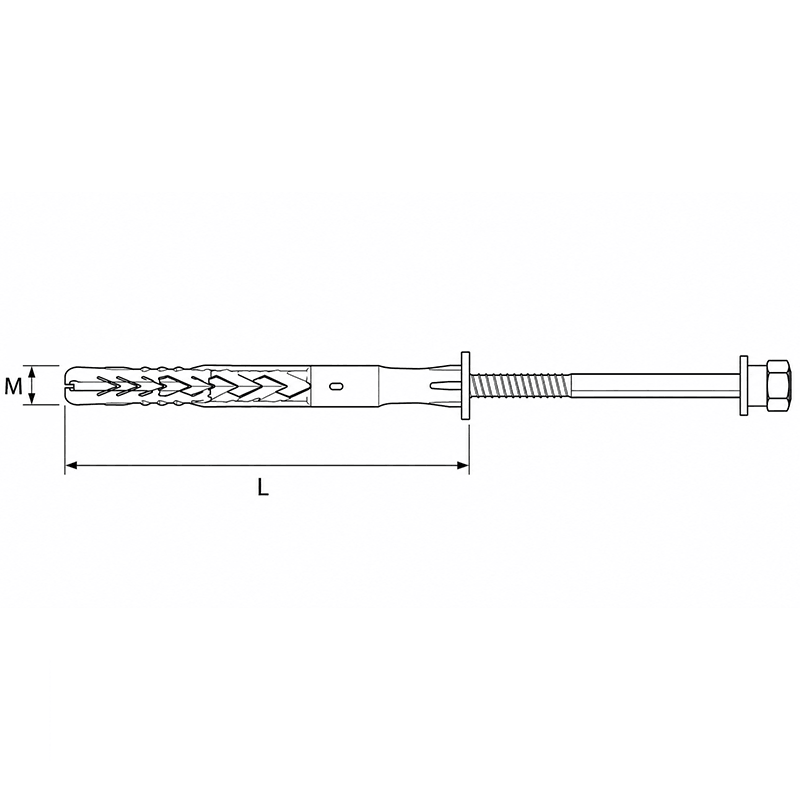

category Дюбел с винт шестостенна глава TORX FISCHER SXRL FUS blueprint thumb

Предназначение

Бетон

Задвижване

Torx

Покритие

Поцинкован (Zn)

Производител

Германия

Модел

Размер M

Размер L

Подреди по:

Наименование и детайли	Модел	Размер M	Размер L	Цена за опаковка	Добави в количката
Дюбел с винт шестостенна глава TORX FISCHER SXRL FUS SXRL 10 x 80 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL FUS SXRL 10 x 80 FUS SXRL 10 x 80 FUS Модел M10 Размер M 80 Размер L 0.73 € / 1.43 лв	SXRL 10 x 80 FUS	M10	80	0.73 € / 1.43 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 80 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 80 FUS SXRL 14 x 80 FUS Модел M14 Размер M 80 Размер L 1.56 € / 3.05 лв	SXRL 14 x 80 FUS	M14	80	1.56 € / 3.05 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 100 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 100 FUS SXRL 10 x 100 FUS Модел M10 Размер M 100 Размер L 0.86 € / 1.68 лв	SXRL 10 x 100 FUS	M10	100	0.86 € / 1.68 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 120 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 120 FUS SXRL 10 x 120 FUS Модел M10 Размер M 120 Размер L 1.04 € / 2.03 лв	SXRL 10 x 120 FUS	M10	120	1.04 € / 2.03 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 140 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 140 FUS SXRL 10 x 140 FUS Модел M10 Размер M 140 Размер L 1.21 € / 2.37 лв	SXRL 10 x 140 FUS	M10	140	1.21 € / 2.37 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 160 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 160 FUS SXRL 10 x 160 FUS Модел M10 Размер M 160 Размер L 1.49 € / 2.91 лв	SXRL 10 x 160 FUS	M10	160	1.49 € / 2.91 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 180 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 180 FUS SXRL 10 x 180 FUS Модел M10 Размер M 180 Размер L 2.14 € / 4.19 лв	SXRL 10 x 180 FUS	M10	180	2.14 € / 4.19 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 200 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 200 FUS SXRL 10 x 200 FUS Модел M10 Размер M 200 Размер L 2.50 € / 4.89 лв	SXRL 10 x 200 FUS	M10	200	2.50 € / 4.89 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 230 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 230 FUS SXRL 10 x 230 FUS Модел M10 Размер M 230 Размер L 3.35 € / 6.55 лв	SXRL 10 x 230 FUS	M10	230	3.35 € / 6.55 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 260 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 260 FUS SXRL 10 x 260 FUS Модел M10 Размер M 260 Размер L 3.95 € / 7.73 лв	SXRL 10 x 260 FUS	M10	260	3.95 € / 7.73 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 290 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 10 x 290 FUS SXRL 10 x 290 FUS Модел M10 Размер M 290 Размер L 4.42 € / 8.64 лв	SXRL 10 x 290 FUS	M10	290	4.42 € / 8.64 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 100 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 100 FUS SXRL 14 x 100 FUS Модел M14 Размер M 100 Размер L 1.79 € / 3.50 лв	SXRL 14 x 100 FUS	M14	100	1.79 € / 3.50 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 120 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 120 FUS SXRL 14 x 120 FUS Модел M14 Размер M 120 Размер L 1.98 € / 3.87 лв	SXRL 14 x 120 FUS	M14	120	1.98 € / 3.87 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 140 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 140 FUS SXRL 14 x 140 FUS Модел M14 Размер M 140 Размер L 2.19 € / 4.28 лв	SXRL 14 x 140 FUS	M14	140	2.19 € / 4.28 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 160 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 160 FUS SXRL 14 x 160 FUS Модел M14 Размер M 160 Размер L 2.76 € / 5.40 лв	SXRL 14 x 160 FUS	M14	160	2.76 € / 5.40 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 180 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 180 FUS SXRL 14 x 180 FUS Модел M14 Размер M 180 Размер L 3.61 € / 7.06 лв	SXRL 14 x 180 FUS	M14	180	3.61 € / 7.06 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 200 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 200 FUS SXRL 14 x 200 FUS Модел M14 Размер M 200 Размер L 4.36 € / 8.53 лв	SXRL 14 x 200 FUS	M14	200	4.36 € / 8.53 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 230 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 230 FUS SXRL 14 x 230 FUS Модел M14 Размер M 230 Размер L 5.51 € / 10.78 лв	SXRL 14 x 230 FUS	M14	230	5.51 € / 10.78 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:
Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 260 FUS Дюбел с винт шестостенна глава TORX FISCHER SXRL 14 x 260 FUS SXRL 14 x 260 FUS Модел M14 Размер M 260 Размер L 6.71 € / 13.12 лв	SXRL 14 x 260 FUS	M14	260	6.71 € / 13.12 лв
Клиентите, закупили този продукт, обикновено поръчват и следните:

Сертификати

Сертификат: EN10204–3.1 Якостен клас 10.9

Сертификат EN 10204 – 3.1 удостоверява, че доставените крепежни елементи са произведени и проверени съгласно изискванията на съответния стандарт и конкретната производствена партида. Документът съдържа реални резултати от извършени изпитвания и контрол на качеството, издадени от производителя чрез независимо упълномощено звено за контрол. Сертификат 3.1 осигурява проследимост на материала и производството, като потвърждава ключови характеристики като механични свойства, химичен състав (когато е приложимо) и съответствие с техническите изисквания. Това е един от най-често изискваните сертификати при индустриални, строителни и инженерни приложения.

Приложения

Фасадни, таванни и подпокривни конструкции от метал
Дървени греди
Закачалка за тежкотоварни греди
Прозорци
Порти и врати
Щори / сгъваеми щори
Парапети
Гардероби
Окачени кухненски шкафове
TV конзоли
Рафтовете
Осветление
Детектори за движение
Стенни покрития
Метални скоби
Метални подпори
Водещи релси
Кабелни канали
Кабелни скари
Радиатори
Греди

applications image

Предимства

Дългият разширителен елемент с множество дълбочини на анкериране превръща SXRL в универсален продукт.
Благодарение на специалната геометрия на дюбела, натоварванията се разпределят равномерно в пробития отвор.
При анкериране в кухи и солидни строителни материали, двете зони на разширяване осигуряват оптимално разпределение на наторването на основата.
Дългите ребра предотвратяват въртенето на дюбела по време на монтаж.

Основни характеристики

ETA оценяване с отлични резултати при натоварване: Безопасно многократно закрепване на неструктурни системи в бетон и зидария.
Дългият разширителен елемент с две дълбочини на анкериране прави SXRL универсален.
Натоварванто върху строителния материал е равномерно благодарение на геометрията на дюбела. Това означава, че корнизите не се разрушават при тънкостенни строителни материали.
Лесен монтаж: Оребряването предотвратява превъртане на дюбела при монтажа

Строителни материали

Одобрен за:
Вертикално перфорирани тухли
Газобетон
Блокове с кухини от лек бетон
Тухли с кухини от хоросан
Топлоизолационни блокове
Плътни блокове от лек и нормален бетон
Плътни тухли
Плътни тухли от хоросан
Бетон ≥ C12/15
Подходящ също за:
Естествен камък с плътна структура
Гипсови плоскости

Инструкция за монтаж

SXRL е подходящ за проходен монтаж.
В кухи строителни материали предаването на натоварването, което защитава основата, е гарантирано чрез двете зони на разширяване. Порестите жлебове на основата не се разрушават от втората зона на разширяване и така могат да се използват за предаване на натоварването.
В твърди строителни материали и в газобетон, двете зони на разширяване се обединяват, за да образуват един дълъг разширителен елемент като по този начин осигуряват равномерно и плавно разпределение на натоварването в основата.
За дървени конструкции се препоръчват винтове със скрита глава. За метални конструкции е подходящ шестостенния винт с предварително формована шайба и анкерна втулка с широк ръб.

building instruction image
